BCSA 시리즈, 자동화 기계의 내구성을 위한 솔루션

자동화 기계는 제조 현장의 생산 방식을 크게 변화시켜 왔습니다. 과거에는 작업자가 직접 수행해야 했던 반복적인 공정들이 이제는 다양한 장비와 로봇에 의해 대체되고 있으며, 이를 통해 생산성 향상과 작업 품질의 안정화가 동시에 이루어지고 있습니다.



특히 최근에는 생산 공정의 자동화 수준이 고도화되면서 장비가 수행하는 역할도 더욱 확대 되고 있습니다. 단순 반복 작업을 넘어 조립, 이송, 검사 등 다양한 공정을 담당하게 되었고, 이에 따라 장시간 운용 환경에서도 일정한 성능을 유지할 수 있는 안정성이 필수 요소로 요구되고 있습니다.



이러한 변화가 이어지는 과정에서 한 가지 의문이 자연스럽게 떠오릅니다. 자동화 기계는 어떻게 장시간 동일한 움직임을 반복하며, 무거운 하중을 다루는 환경에서도 안정적인 구동을 이어갈 수 있는 것일까요?





액추에이터, 자동화 설비의 근육이 되어주는 부품

자동화 기계가 실제로 움직이기 위해서는 제어 신호를 물리적인 동작으로 변환하는 구동 장치가 필요하며, 이러한 역할을 수행하는 부품이 바로 액추에이터입니다. 사용하는 동력원에 따라 공압식, 유압식, 전동식 액추에이터 등으로 구분되며, 각각의 방식은 적용 환경과 요구 성능에 따라 선택됩니다.



이 중 전동 액추에이터는 전기 에너지를 이용해 움직임을 구현하는 방식입니다. 유압 펌프나 배관 같은 설비가 별도로 필요하지 않아 시스템 구성이 비교적 간단하며, 위치와 속도를 정교하게 제어할 수 있어 자동화 설비와 산업용 로봇에 널리 적용되고 있습니다.



일반적으로 전동 액츄에이터 내부에는 모터와 감속기가 함께 구성됩니다. 모터가 발생시킨 회전력을 감속기가 필요한 토크로 변환하면서 자동화 기계가 원하는 움직임을 구현할 수 있도록 돕습니다.



이러한 구조를 보다 쉽게 이해하기 위해 사람의 몸에 비유해 볼 수 있습니다. 사람은 근육은 힘을 만들어 내고, 관절을 통해 그 힘을 다양한 방향의 움직임으로 전환합니다. 액츄에이터는 이러한 근육과 관절의 역할을 수행하는 부품이라고 볼 수 있습니다.



전동 액추에이터는 보통 로봇의 관절 부위에 적용되며, 여러 방향의 움직임이 필요한 장비에는 여러 개의 액츄에이터가 함께 구성되기도 합니다. 이를 통해 장비는 부품을 다음 공정으로 이송하거나 물체를 집어 올리는 등 복합적인 동작을 수행할 수 있습니다.





자동화 기계에 적합한 액츄에이터를 고르는 기준

사람에게 하루 종일 쉬지 않고 동일한 동작을 반복하라고 한다면 이는 현실적으로 쉽지 않은 일입니다. 반면 자동화 설비는 처음 설계 단계부터 장시간 운용을 전제로 제작됩니다. 사람의 직접적인 개입 없이도 공정이 진행되며, 사람은 전체 시스템을 관리하고 감독하는 역할에 집중하는 것이 자동화 시스템이 추구하는 목표이기 때문입니다.



이러한 맥락에서 자동화 설비에 사용되는 전동 액추에이터에서는 내구성이 무엇보다 중요한 요소로 작용합니다. 동일한 동작을 오랜 시간 반복하더라도 오차가 발생하지 않아야 하며, 지속적으로 하중이 변화하는 작업 환경에서도 안정적으로 토크를 출력할 수 있어야 합니다.



또, 자동화 설비의 운용 환경에서는 작업 특성에 따라 무거운 물체를 다루는 공정이 포함되기도 합니다. 이 과정에서 발생하는 하중이나 충격은 구동부로 직접 전달되기 때문에, 내부 구동 부품에 마모나 손상이 발생할 가능성이 높아집니다.



장비의 운용이 중단될 경우 생산성 저하로 이어질 뿐만 아니라, 긴급한 인력 투입이 필요한 상황까지 발생할 수 있어 결과적으로 공장 운영에 직접적인 손실로 이어질 수 있습니다. 따라서 자동화 기계에 사용되는 액추에이터는 반복적인 구동 환경에서도 안정적으로 작동해야 하며, 하중을 효과적으로 분산할 수 있는 구조적 특성도 함께 갖추고 있어야 합니다.

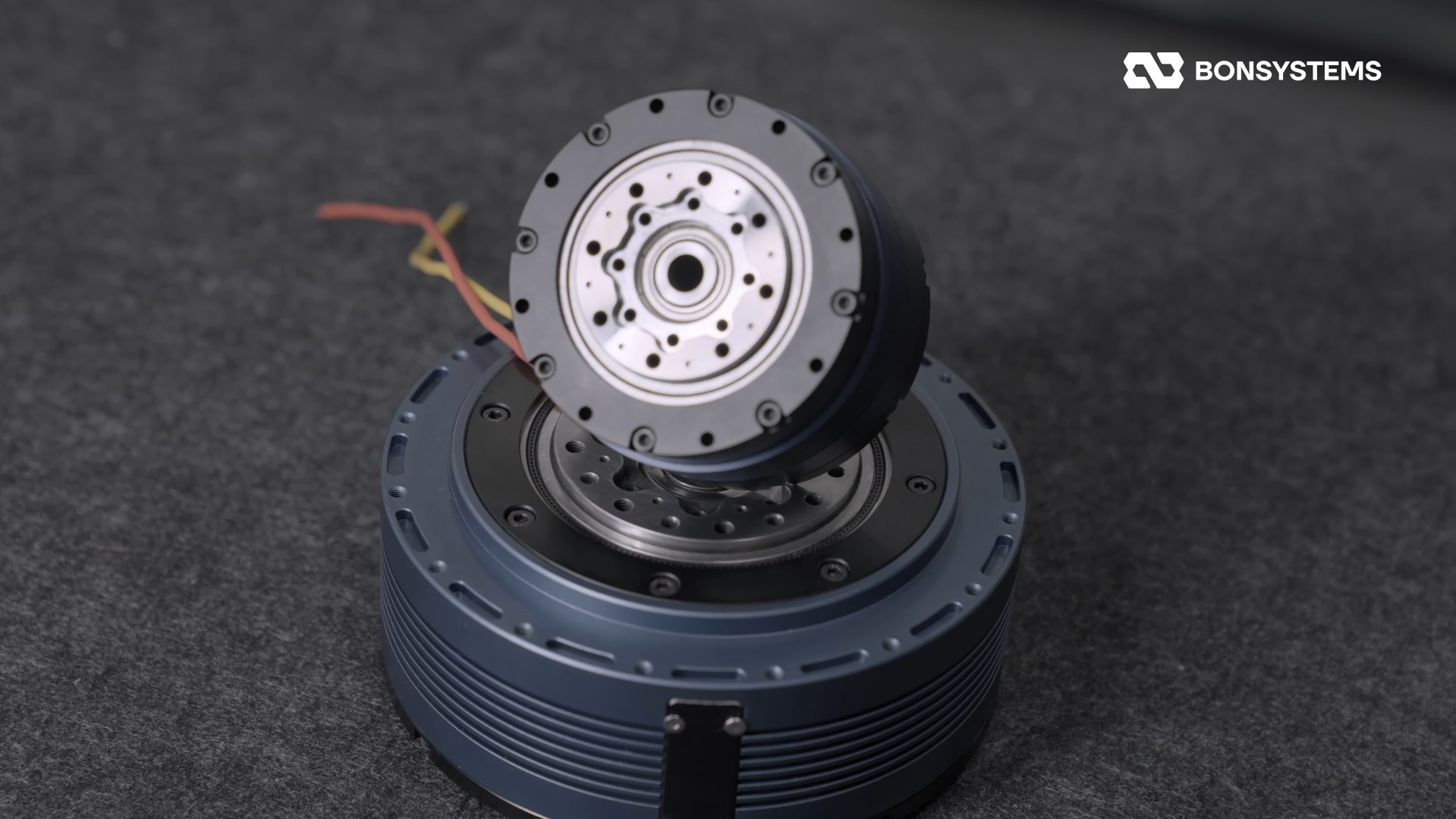

BCSA V4, 내구성에 강한 사이클로이드 액추에이터

본시스템즈는 현장에서 요구되는 이러한 조건에 주목하여 독자적인 사이클로이드 기술을 기반으로 BCSA 시리즈를 개발 및 생산하고 있습니다.



BCSA 전동 액추에이터는 박형 구조에서도 강력한 토크 출력을 구현할 수 있어, 제한된 장비 내부 공간을 보다 효율적으로 활용할 수 있도록 설계되었습니다. 이를 통해 확보된 공간에는 배터리 등 추가 구성 요소를 탑재할 수 있어 장비 운용 시간 확보에도 긍정적인 영향을 줄 수 있습니다. 또, 중공 구조를 적용하여 케이블을 내부로 배치할 수 있어 다른 부품과의 간섭을 줄일 수 있습니다. 이는 협소한 공간 구조를 갖는 자동화 기계 설계에서 배선 자유도를 높이는 요소로 작용합니다.





액추에이터 내부에는 사이클로이드 감속 구조를 적용하였습니다. 사이클로이드 치형은 원 위에 점을 하나 찍고 원을 굴렸을 때 점이 이동하는 궤적을 기반으로 설계되었습니다. 이렇게 만들어진 사이클로이드 치형은 하중이 특정 부위에 집중되지 않고 기어 전체로 분산되게 하는 특성을 지니고 있습니다. 이는 무거운 하중을 다루거나 반복적인 동작이 요구되는 자동화 기계에서 안정적인 구동을 가능하게 합니다.



여기에 더해 기어 구조의 효율성과 강성을 위해 핀리스 구조를 적용하였습니다. 핀리스 설계를 통해 구조를 단순화하였으며, 부품 수 감소로 조립 편의성과 생산성을 향상시킬 수 있습니다. 또, 구성 요소가 줄어든 만큼 잠재적인 고장 요인이 감소하여 유지보수 측면에서도 이점을 제공합니다.





BCSA 시리즈는 이처럼 자동화 설비나 로봇과 같이 오랜 시간 안정적으로 작동해야 하는 장치에 적합한 구동 솔루션입니다. 앞으로 장비가 더욱 다양한 공정을 수행하게 되면서, 이를 실제로 구동하는 전동 액추에이터에 요구되는 성능 수준도 함께 높아질 것으로 예상됩니다.



본시스템즈는 국내 자동화 로봇 구동 솔루션 전문 기업으로, 감속기와 액추에이터 등 핵심 구동부에 대한 연구개발을 지속적으로 이어가고 있습니다. 이러한 과정을 통해 축적된 기술 역량을 기반으로 각 장비의 요구 조건에 맞는 감속기 솔루션을 제안 드릴 수 있습니다. 공장 자동화 설비 구축 과정에서 구동부 부품 선정에 대한 고민이 있으시거나, BCSA 액츄에이터의 적용 가능성을 검토 중이시라면 당사 홈페이지를 통해 문의해 주시기 바랍니다.





자주 묻는 질문 (FAQ)

Q. 자동화 기계에서 액추에이터가 중요한 이유는 무엇인가요?

자동화 설비는 부품 이송, 제품 조립, 검사 공정 등 다양한 작업을 수행합니다. 이 과정에서 물체를 이동시키거나 집어 올리고, 정해진 위치까지 반복적으로 움직이는 동작은 모두 액츄에이터를 통해 구현됩니다. 이때 액츄에이터는 각 작업에 필요한 속도와 토크를 출력하여 장비가 안정적으로 작업을 수행할 수 있도록 돕습니다. 액추에이터의 성능은 장비의 동작 품질과 안정성에 직접적인 영향을 미치기 때문에, 자동화 설비 설계 시 중요하게 고려되는 핵심 구성 요소입니다.

Q. 장시간 운용되는 자동화 설비에 적용되는 전동 액추에이터는 무엇이 중요한가요?

고하중 반복 구동 환경에서도 성능을 안정적으로 유지할 수 있는 내구성이 중요한 요소로 작용합니다. 동일한 동작을 지속적으로 수행하는 경우에도 출력 특성이나 위치 정확도가 일정하게 유지되어야 하며, 내부 부품에 발생하는 하중과 마모가 특정 부분에 집중되지 않도록 구조적으로 분산되는 방식이 필요합니다. 장비의 고장은 공장 전체의 생산성과 운용 효율성과도 직결되는 부분이기 때문에, 초기 설계 단계부터 액추에이터와 같은 구동부 부품을 면밀히 검토하는 것이 권장됩니다.

Q. 사이클로이드 구조는 자동화 설비에서 어떤 이점을 제공하나요?

이 구조는 하중을 여러 접촉면에 고르게 분산시켜 특정 부위에 힘이 집중되는 것을 줄이며, 이를 통해 높은 내구성과 안정적인 동력 전달 성능을 확보할 수 있습니다. 이는 부품의 마모도를 줄이는 데 도움이 되며, 외부에서 충격이나 부하 변화가 발생하는 경우에도 안정적으로 대응할 수 있습니다. 따라서 사이클로이드 구조는 하중 부담이 큰 작업 환경에서도 일관적인 구동 성능을 유지하는 데 유리한 구조라고 할 수 있습니다.

Q. BCSA가 자동화 설비와 산업용 로봇에 적합한 이유는 무엇인가요?

BCSA 액추에이터는 박형 구조와 중공 구조를 기반으로 설계되어, 장비 내부 공간 활용도를 고려한 구성이 가능합니다. 박형 구조를 통해 구동부가 차지하는 비율을 줄이고 유연한 부품 배치가 가능하며, 중앙의 구멍으로 케이블이나 배선을 내부로 배치할 수 있어 외부 간섭을 줄일 수 있습니다. 또, 액추에이터 내부에는 사이클로이드 치형을 적용해 하중이 기어 전체로 분산되는 구조를 갖추고 있습니다. 이를 통해 반복 동작이나 고하중 부담이 있는 자동화 환경에서도 안정적인 구동이 가능합니다.



참고문헌

1. 전동 액추에이터를 선택하는 이유는 무엇인가요? (DCL)

2. 공압식 액추에이터와 전기식 액추에이터: 장점, 단점 및 활용 사례 (XINGCHEN)
